氧化镁基M1固化调理剂在利用板框压滤机污泥处理硬化与脱水中的应用

         氧化镁基M1固化调理剂在利用板框压滤机污泥处理硬化与脱水中的应用。镁化合物与添加剂混合后的混合物，称之为M1固化剂或调理剂。该固化剂对污泥的固话效果见图1（同时也提供了其他固化剂的固化效果）。水泥固化剂的添加量在20%时的抗压强度达到了58.17kPa，但是固化后体积增加明显，增容比达1.52；石灰固化的污泥强度较差，<20kPa，并且在添加量较大时使污泥的pH值偏碱性，污泥的恶臭气味增加；M1固化剂的固化效果较好，添加量为5%时的抗压强度就达到了52kPa，并且不增加污泥的填埋体积，对污泥pH值的影响也较小。

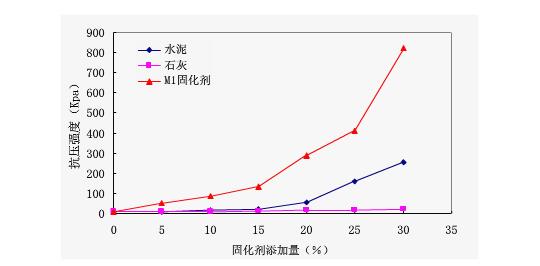

图1  不同固化剂对化学污泥固化的固化效果

         在污泥固化过程中，M1固化剂与化学污泥中A1，Ca，Fe，Mg等离子发生凝胶反应后形成晶体，晶体形态主要为针状，长柱状，并且彼此相互交叉连结成网状结构（图2），缩短了固化时间，对于含水率在80%以下的污泥，固化剂添加量为5%时，固化时间小于2D，可满足污泥填埋要求，当固化剂添加增至30%时，固化污泥甚至能达到免烧砖的抗压强度，不同固化剂添加量的固话强度见下图3

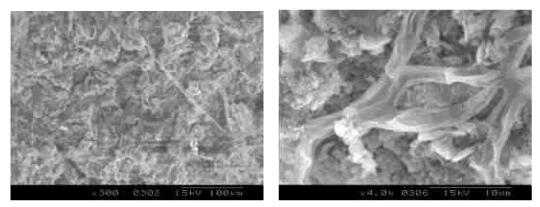

图2 污泥+M1固化剂的SEM图

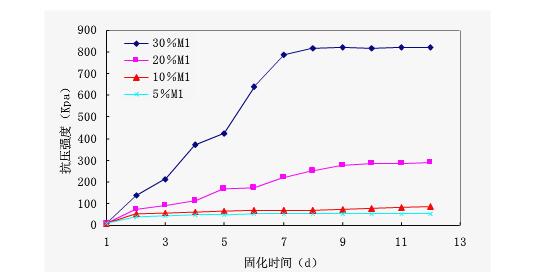

图3 污泥+M1固化剂的固化时间
