板框压滤机的结构说明

板框压滤机的结构说明

1. 手动板框式压滤机分别由滤框、滤布、滤板和滤板滤布组成的过滤部件和对过滤部分进行压紧(手轮、千斤顶)的机架部件，止推板端各孔，分别为进料孔，进洗涤液孔，滤液排出集液孔，洗涤液排出集液孔等。根据您选用的压滤机型号接装管路。




2.液压压紧板框式压滤机由主机（机架和滤室）、液压部件和电气等部分组成。

2.1 主机部分

主机由两根横梁，其两端分别固定在止推板1和液压缸座11的两侧面，构成机架。在左右横梁8上垂直搁置、依次排列着由滤框3、滤板4、滤布5组成的若干滤室；并可沿横梁作水平方向移动。压紧板7与活塞杆9铰接。由液压缸活塞驱使前后移动，压紧滤框、滤板，达到液压工作压力后，旋转锁紧螺母10锁紧保压。再关闭电机，即可进料过滤。

2.2 液压部件

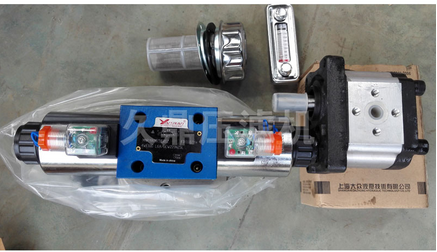

液压部件由液压辅件（油箱和滤油器）、液压泵、阀、液压缸和管路等组成。

液压用油需经20μm孔径过滤，加油至液面线上限，电动机驱动油泵，压力油经电磁阀进入液压缸；推动活塞完成滤室的压紧和放松工序。液压工作压力值见各型号规格的插页。

2.3 电气元件

电气元件安装在油箱右侧，操纵元件安装在油缸座右侧。
